智能路灯节电系统，路灯节能改造
【产品概述】
根据我国变配电线路长，距离远的现状，避免供电线路在输电过程中损耗，供电部门都会高于额定电压10%左右的电压输送给用户，以保证线路末端能达到 额定电压，但较高的电压不仅不能让负载设备更有效的工作，反而是导致设备发热及过早损坏的主要原因，较高的电压，还产生不必要的电费开支及缩短灯具及设备 的使用寿命。ZK-DGV智能路灯节电器是在不影响灯具正常照度的前提下，最大限度的降低灯光照明系统的电耗，从而克服了传统电感型模拟技术在成本、规格和使用上的缺 陷，适用于对各类气体放电灯具的节电控制，节电效果立即、直观，节电率可高达15%-40%。安装使用简便、性能可靠，为灯光节电器新型替代产品。
?
【基本原理】

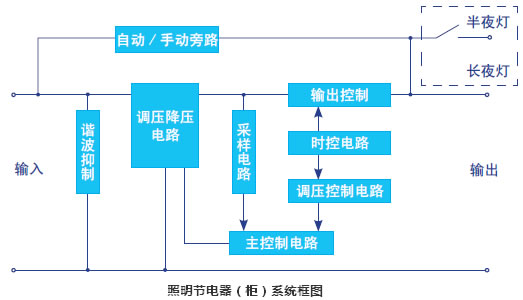

照明节电系统由补偿变压器、调压变压器、采样电路、主控制电路、调压控制电路、时控电路、保护电路等组成。根据照明负载特点和电网电压的实际情况，实行分相采样，分相稳压调压。
其工作过程为：照明负载（照明）开始工作时，采样电路获取当时输出电压，经检测控制电路与基准电压进行比较判断，然后输出控制信号，控制调压电路进行（无触点）调压，使补偿电路产生大小不同的补偿电压，达到降低和稳定输出电压的目的。
照明节电系统先用低压（195V）软启动，然后以慢斜坡方式无级升压至225V，等灯具充分预热后，再自动转为用户设定的输出电压。输出电压在190V～230V之间可任意调节。输出电压的转变过程是缓慢的斜坡方式，不会产生任何冲击电流。用户根据当地道路照明需要，通过时控电路对照明负载的运行时间和供电电压进行编程，以最大限度地降低灯具的电耗和温度。
同时，检测控制电路还对保护电路进行控制，万一节电柜输出电压过、欠压或补偿调压系统工作不正常时，节电柜还能自动切换到“旁路”状态，转到市电供电，不会造成照明负载的供电中断。
照明节电系统还可多增加一路可控制的输出，以满足道路照明半夜灯回路的需要。
照明节电系统还可附加无线远程监测功能（可选），可将节电系统的实时电压电流参数及工作状态，通过GPRS无线通信方式传到远端集中监控室。

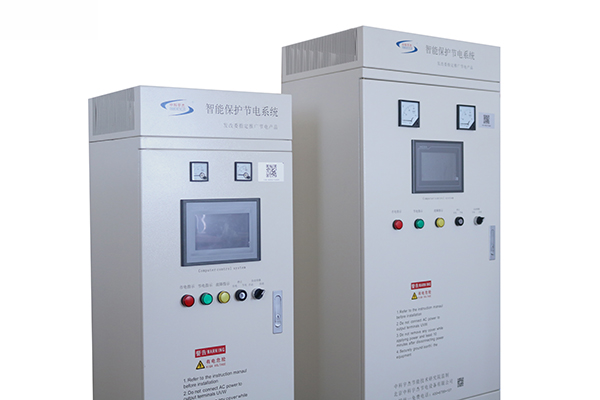

户外型照明节电器（柜）的外壳防护等级为IP54,防尘、防水级别较高。户外型还具有防盗功能，当柜门被非正常打开时，柜内会发出声光报警，并可将被盗事件通过无线远程监测功能传到远端监控室。
【主要功能】
| 软启动预热 | 灯具刚点亮时，节电柜输出 195V ～ 225V 软启动预热电压，约五分钟（可调）后，自动转入稳压节电状态。 |
| ? | ? |
| 时控功能 | 每天可设置 8 个时段，每个时段可输出不同的节电电压（任意确定）。 |
| 优化功能 | 补偿变压器的绕组能抑制负载电流的瞬变，优化输出电压质量。 |
| 过、欠压保护 | 当输出电压超出设定值± 10% 时，节电柜将自动切换到“旁路”状态，转到市电供电。 |
| 机保功能 | 当节电系统工作不正常时，节电柜自动切换到“旁路”状态，转到市电供电。 |
| 短路保护 | 当输出端出现短路时，空气开关自动切断输入电源 |
| 半夜灯负载输出 （可选） | 可为道路照明半夜灯回路增加一路可控制的输出。 |
| 无线远程监测 （可选） | 可加装无线远程监测功能，对 节电柜的实时电压电流参数及工作状态进行远程监测。 |
| 无功功率补偿 （可选） | 可加装无功功率补偿功能，补偿值根据现场负载情况，由用户自定。 |
【技术参数】
| 输入电压范围 | 190V-270V | ? | 机柜防护等级 | IP54 |
| 输出电压范围 | 190V-230V | 绝缘电阻 | >5M Ω | |
| 频率 | 50HZ | 耐电压强度 | 能承受 2000V 1min | |
| 电压调整速率 | 30V/ 分钟 | 连续过载能力 | 1.2 倍 | |
| 稳压精度 | ± 1 ～ 2 % | 短时间过载能力 | 1.5 倍 | |
| 输出电压波形 | 正弦波 | 标称节电率（输入 230V 输出 200V ） | 25 ％ 以上 | |
| 使用环境温度 | -40 ℃ ～ 45 ℃ | 连接方式 | 串联在电路中 | |
| 最大允许温升 | 70 ℃ | 设计使用年限 | 15 年 |
【适用范围】
本节电器对于普通日光灯、节能型日光灯、高压钠灯、金属卤化物灯等灯具有显著节电效果，特别适用于超市、餐厅、饭店、医院、学校、银行、展览馆、停车场、游乐场、便利商店、百货商场、办公大楼、营业商店、各型工厂、广告灯箱、路灯、公路隧道等照明灯光系统节能改造。
【产品选型】
