ZK-FS系列风机节电系统
【产品概述】
风机在启动时电流对电网冲击很大，使电网不稳定；工作时噪音较大，对现场工作人员有较大的影响；风机常用的通过调节风门开度调节风量，这种常用的调节方式，虽然起到了调节风量的目的，但是通过调节阀门的开度来控制风量的大小，使风机长期处于高管阻运行状态下，这样大大增加了系统的管阻，使风机实际工作点远离了额定工作点，降低了系统的运行效率，电机的功率因数较低，存在一定的电能浪费现象。
ZK-FS智能风机节电器是针对风机的运行特点专为风机类流体输送研制的专用节电器，它采用嵌入式智能控制技术、变频调速技术。从根本上消除风机类设备由于选型或负荷变化普遍存在的"大马拉小车"的动力浪费现象，使风机始终运行在极佳工作状态，从而节省大量的电能。?
【基本原理】
ZK-FS风机节电系统通过软启动+调速+节电模块+提高功率因数+无功补偿+滤谐波等功能实现的，是一个综合型的节电产品，能保证较高的节能效率。
（1）调速节电：通过北京中科宇杰节能设备的变频器调节电机在一个合理转速运行，从而调节电机的功率，使电动机及设备运行始终保持在适当的经济当量，达到电动机节电运行的目的。
（2）无功补偿节电：采用注入电流的补偿方式，即通过向系统注入与需要补偿的谐波和无功电流相等的电流来实现补偿的。控制器根据采样到的信号分析除需要补偿的谐波和无功电流分量，然后通过求解微分方程组控制 IGBT 的空间电压矢量 PWM 控制信号，使得 IGBT 逆变桥的输出的电压作用在装置的连接电抗后恰好输出需要补偿的电 流，通过无功补偿可大大提高用电效率。
（3）改善电网供电品质节电：内置的瞬变过滤专用器件能对电网电路产生的瞬变、浪涌、尖峰等干扰杂波有效清除，对电压跌落、下陷、谐波等波形畸变有效矫正，从而有效提高电力品质，改善供电质量。
（4）轻载降压节电，降低线路损耗，提高用电系统的安全性,轻载降压，提高效 率，且可维持转速恒定。
（5）软启动节电，通常感应电动机采用直接接入电网起动的方法，电动机的起动 电流为额定时的 5~7 倍不仅损耗大，对电网冲击也大，机械磨损，振动都大，如果用 变频调速起动，可以将起动电流限制到很小，如果满载起动，也只要比额定电流稍大 就可以了，这样起动损耗大大降低，既不冲击电网，又不冲击机械。
【性能特点】
| 显示机组电压、电流 | 显示恒压点压力设定值和实际值 | 显示风机状态，运行参数 |
| 风机软启动，消除冲击电流 | 具有管道等过压、欠压保护功能 | 实时调节风机电机功率，保持风机稳定运行 |
| 节电、市电全自动切换、无需人工操作 | 远程控制功能 | ? |
【技术参数】
| 额定电压 | AC380V |
| 额定电流 | 详见箱体铭牌 |
| 额定频率 | 50HZ |
| 过载能力 | 允许在 1.2 倍稳态过电流下连续运行 |
| 绝缘水平 | 2.5KV |
| 防护等级 | IP32-54 |
| 安装方式 | 串联或并联在电机控制柜侧 |
| 冷却方式 | 风扇冷却 |
| 工作温度 | — 40 ℃～ 85 ℃ |
【安装方式】
ZK-FS风机节电系统安装极为简便，即可串联直接取代原有配电回路，也可并联保留原配电回路，具体按现场实际情况确定。ZK-FS风机节电系统带旁路功能，串联和并联两种方式都可实现市电—节电互换，保证系统稳定运行，满足生产需要。
以锅炉鼓风机，引风机为例：
在原风机配电柜系统上并联上一台智能节电保护系统，引风机节电柜按照操作台上（控制电路）设定的模拟信号运行，在控制系统中设计了强电联锁电路（系统只能先启动引风机再启动鼓风机；当引风机失电后鼓风机立即失电）、弱电联锁电路（当引风机停止时，鼓风机也会停止；当引风机节电系统跳保护或出现报警后鼓风机立即停机）和引风机故障停机联锁功能及声光报警、状态显示等功能。连锁控制系统与原有启动系统并联安装，实现两柜手动切换功能，以便在节电系统有故障时可及时切换于原启动柜工作。

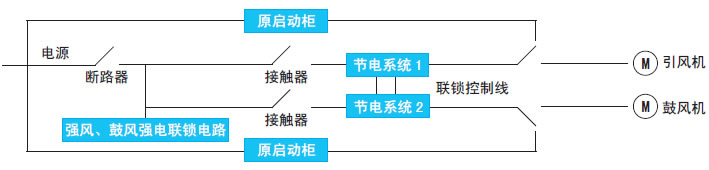

节电联锁控制系统原理示意图如下：
【适用范围】
ZK-FS风机节电系统适用工业生产中各鼓风机、引风机、排烟风机、离心风机、混流风机、轴流风机、正压送风机、斜流风机、罗茨风机、除尘风机等风机的节能节电改造。
【产品选型】
